ST/ST - Trhací nýt vodotěsný plochá hlava
Nové
03 - Trhací nýty vodotěsné plochá hlava
- Napsat recenzi
Více informací

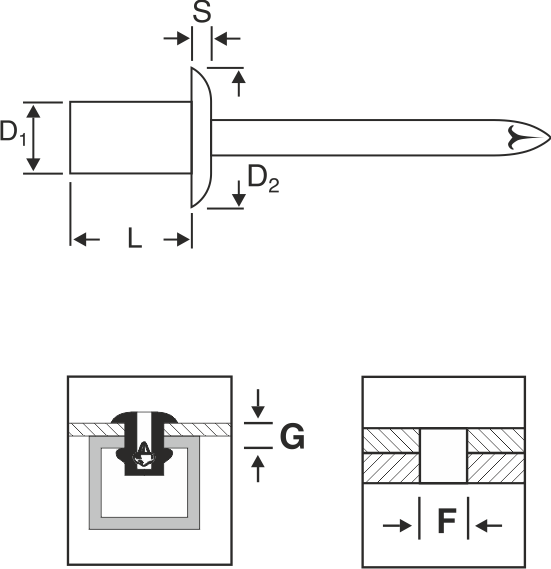

03SSD - BLIND RIVET STANDARD
sealed type dome head
| D1 | L [+1/-0,2] | G-range | Item nr. | D2 | S | tensile | share |
| [mm] | [mm] | [mm] | [mm] | [mm] | [N] | [N] | |
| 3,2 | 9,5 | 3 - 5 | 03SSD3209 | 6,5 | 1 | ||
| [+0,08/-0,10] | 12 | 5 - 6,5 | 3212 | 2220 | 1600 | ||
| hole size | |||||||
| F- 3,3mm | |||||||
| 4,0 | 6 | 0,5 - 1,5 | 03SSD4006 | ||||
| [+0,08/-0,10] | 8 | 1,5 - 3 | 4008 | 8 | 1,4 | ||
| hole size | 10 | 3 - 5 | 4010 | 2500 | 2300 | ||
| F- 4,1mm | 12 | 5 - 6,5 | 4012 | ||||
| 15 | 6,5 - 10,5 | 4015 | |||||
| 4,8 | 8 | 0,5 - 3 | 03SSD4808 | ||||
| [+0,08/-0,10] | 9,5 | 3 - 5 | 4809 | 9,5 | 1,7 | ||
| hole size | 12 | 5 - 6,5 | 4812 | 3800 | 2900 | ||
| F- 4,9mm | 16 | 6,5 - 10,5 | 4816 | ||||
- AL - D Trhací nýt hliníkový s ocelovým trnem plochá hlava
- AI - D Trhací nýt hliníkový s nerezovým trnem plochá hlava
- AA - D Trhací nýt hliníkový s hliníkovým trnem plochá hlava
- CS - D Trhací nýt měděný s ocelovým trnem plochá hlava
- SS - D Trhací nýt ocelový s ocelovým trnem plochá hlava
- II - D Trhací nýt nerezový A2 s nerezovým A2 trnem plochá hlava
- I4 - D Trhací nýt nerezový A4 s nerezovým A4 trnem plochá hlava
typy hlav nýtů/head of the rivet type
- D plochá hlava
- C zapuštěná hlava
- L velká hlava
- X extra velká hlava
kódy materiálů/materials codes
- AL AL/ST Hliníkový nýt, ocelový trn
- AI AL/A2 Hliníkový nýt, nerezový trn
- AA AL/AL Hliníkový nýt, hliníkový trn
- CS CU/ST Měděný nýt, ocelový trn
- SS ST/ST Ocelový nýt, ocelový trn
- II A2/A2 nerezový nýt A2, nerezový trn
- I4 A4/A4 nerezový nýt A4, nerezový trn
