Cage nut square NCN

Condition: New

Materials:

NCN - CAGE: CARBON STEEL C 67 S UNI EN 10132-4
NUT: STEEL CL6 UNI EN 20898/2 ZINC YELLOW OR WHITE CHR 3

NSCN - CAGE: STAINLESS STEEL X5 Cr Ni 18/10 UNI EN 10088-2
NUT: STEEL CL. 6 UNI EN 20898/2 ZINC YELLOW OR WHITE CHR 3

NICN - CAGE: STAINLESS STEEL X5 CrNi 18/10 UNI EN 10088-2
NUT: STAINLESS STEEL X5 Cr Ni 18/10 UNI EN 10088-2

More details

Write a review

More info

Cage nut square NCN,NSCN, NICN

NCN - CAGE: CARBON STEEL C 67 S UNI EN 10132-4
NUT: STEEL CL6 UNI EN 20898/2 ZINC YELLOW OR WHITE CHR 3

NSCN - CAGE: STAINLESS STEEL X5 Cr Ni 18/10 UNI EN 10088-2
NUT: STEEL CL. 6 UNI EN 20898/2 ZINC YELLOW OR WHITE CHR 3

NICN - CAGE: STAINLESS STEEL X5 CrNi 18/10 UNI EN 10088-2
NUT: STAINLESS STEEL X5 Cr Ni 18/10 UNI EN 10088-2

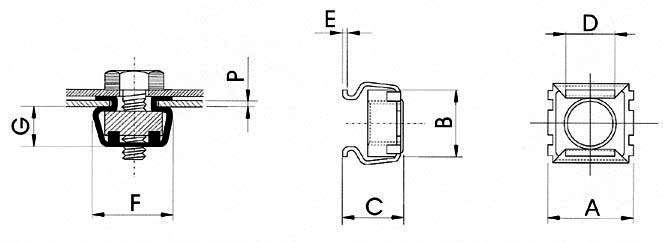

			Dimensions

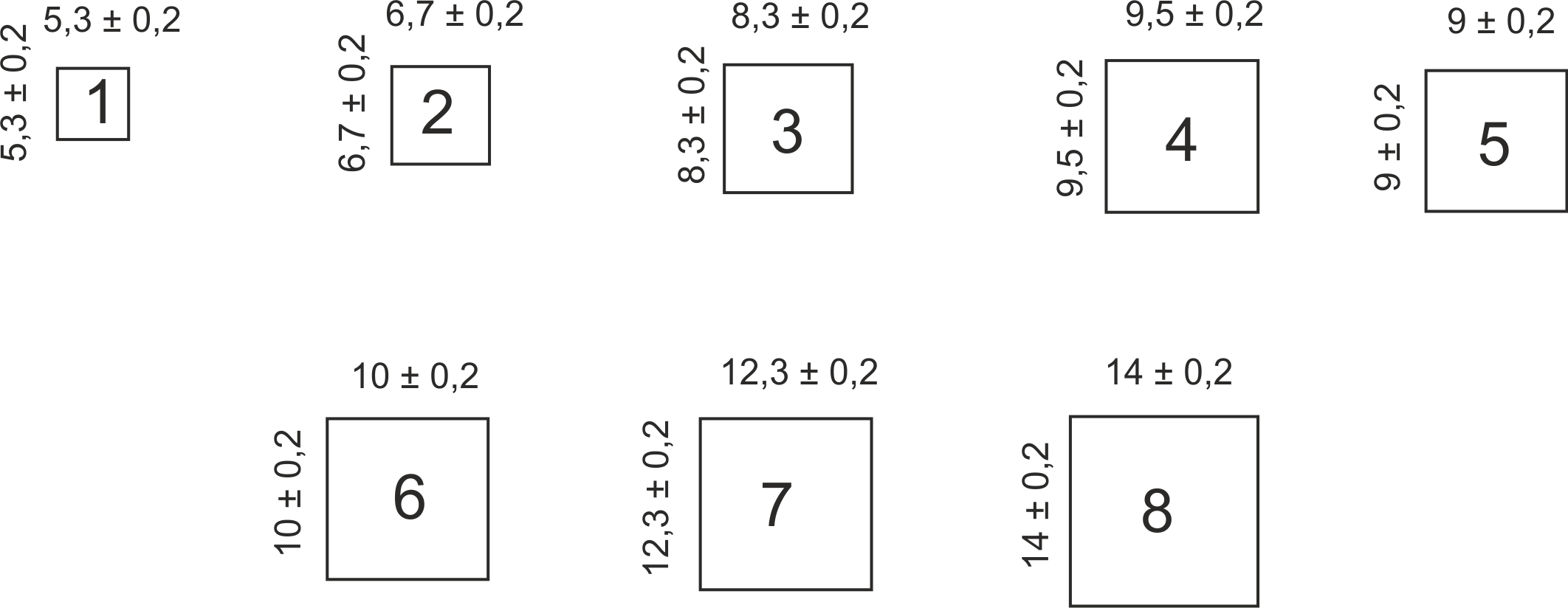

Ø	Sheets Thickness	Code	A	B	C	D	E	F	G	Sheet Hole Type
			+ 0,6	± 0,5	± 0,3	± 0,2		± 0,3	± 0,1	* picture below
			- 0,0
	0,3 - 0,9	533-A			5,4
M3	1,0 - 1,6	533-B	9,8	9,3	6,1	4,8	0,3	9,8	3,7	1
	1,7 - 2,3	533-C			6,8
	2,4 - 3,1	533-D			7,6

	0,3 - 0,9	534-A			5,4
	1,0 - 1,6	534-B			6,1
M4	1,7 - 2,3	534-C	9,8	9,3	6,8	4,8	0,3	9,8	3,7	1
	2,4 - 3,1	534-D			7,6

	0,3 - 0,9	535-A			5,4
	1,0 - 1,6	535-B			6,1
M5	1,7 - 2,3	535-C	9,8	9,3	6,8	4,8	0,3	9,8	3,7	1
	2,4 - 3,1	535-D			7,6

M3	0,7 - 1,6	673-A	10,5	10,5	7,2	5,8	0,45	10,5	5
	1,7 - 2,6	673-B			8,2					2

M4	0,7 - 1,6	674-A	10,5	10,5	7,2	5,8	0,45	10,5	5	2
	1,7 - 2,6	674-B			8,2

	0,7 - 1,6	675-A	10,5	10,5	7,2	5,8	0,45	10,5	5
M5	1,7 - 2,6	675-B			8,2					2

	0,3 - 1,1	834-O			7,5
	0,7 - 1,6	834-A			8,3
M4	1,7 - 2,5	834-B	12,2	12	9,10	7,2	0,45	12,5	6	3
	2,6 - 3,5	834-C			10,10
	3,6 - 4,5	834-D			11

	0,3 - 1,1	835-O			7,5
	0,7 - 1,6	835-A			8,3
M5	1,7 - 2,5	835-B	12,2	12	9,10	7,2	0,45	12,5	6	3
	2,6 - 3,5	835-C			10,10
	3,6 - 4,5	835-D			11

	0,3 - 1,1	836-O			7,5
	0,7 - 1,6	836-A			8,3
M6	1,7 - 2,5	836-B	12,2	12	9,10	7,2	0,45	12,5	6	3
	2,6 - 3,5	836-C			10,10
	3,6 - 4,5	836-D			11

	0,7 - 1,6	954-A			8,3
M4	1,7 - 2,6	954-B	13,2	12,8	9,5	7,7	0,45	13,3	6	4
	2,7 - 3,5	954-C			10,2

	0,7 - 1,6	955-A			8,3
M5	1,7 - 2,6	955-B	13,2	12,8	9,5	7,7	0,45	13,3	6	4
	2,7 - 3,5	955-C			10,2

	0,7 - 1,6	956-A			8,3
M6	1,7 - 2,6	956-B	13,2	12,8	9,5	7,7	0,45	13,3	6	4
	2,7 - 3,5	956-C			10,2

	0,7 - 1,6	904-AS			8,5
M4	1,7 - 2,6	904-BS	13,3	13,3	9,6	6,5	0,5	13,5	6,5	5
	2,7 - 3,5	904-CS			10,2

	0,7 - 1,6	905-AS			8,5
M5	1,7 - 2,6	905-BS	13,3	13,3	9,6	6,5	0,5	13,5	6,5	5
	2,7 - 3,5	905-CS			10,2

	0,7 - 1,6	906-AS			8,5
M6	1,7 - 2,6	906-BS	13,3	13,3	9,6	6,5	0,5	13,5	6,5	5
	2,7 - 3,5	906-CS			10,2

M6	1,2 - 2,2	1006-B	15	11,3	9,7	9,5	0,5	15	6	6

	0,7 - 1,7	1236-AS			10,4
M6	1,8 - 3,1	1236-BS	16,5	16	12	7,5	0,6	17,5	7,6	7
	3,2 - 4,3	1236-CS			13

	0,7 - 1,7	1238-AS			10,4
M8	1,8 - 3,1	1238-BS	16,5	16	12	7,5	0,6	17,5	7,6	7
	3,2 - 4,3	1238-CS			13

	0,7 - 1,7	1231-AS			10,4
M10	1,8 - 3,1	1231-BS	16,5	16	12	7,5	0,6	17,5	7,6	7
	3,2 - 4,3	1231-CS			13

	0,7 - 1,7	1236-A			9,7
M6	1,8 - 3,2	1236-B	16,6	16,4	11,4	8,5	0,5	16,6	7,2	7
	3,3 - 4,7	1236-C			12,8
	4,8 - 6,2	1236-D			14

	0,7 - 1,7	1238-A			9,7
M8	1,8 - 3,2	1238-B	16,6	16,4	11,4	8,5	0,5	16,6	7,2	7
	3,3 - 4,7	1238-C			12,8
	4,8 - 6,2	1238-D			14

	1 - 1,7	1231-A			9,7
	1,8 - 3,2	1231-B			11,4
M10	3,3 - 4,7	1231-C	16,6	16,4	12,8	8,5	0,5	16,6	7,2	7
	4,8 - 6,2	1231-D			14

	0,7 - 1,7	1408-A			13,5
	1,8 - 3,2	1408-B			15
M8	3,3 - 4,7	1408-C	20	19,4	16,5	12,6	0,6	20,5	10,4	8
	4,8 - 6,2	1408-D			18

	0,7 - 1,7	1410-A			13,5
	1,8 - 3,2	1410-B			15
M10	3,3 - 4,7	1410-C	20	19,4	16,5	12,6	0,6	20,5	10,4	8
	4,8 - 6,2	1410-D			18

	0,7 - 1,7	1412-A			13,5
M12	1,8 - 3,2	1412-B	20	19,4	15	12,6	0,6	20,5	10,4	8
	3,3 - 4,7	1412-C			16,5
	4,8 - 6,2	1412-D			18
